Аэратор точечный Döcke PIE NEXT
1. Назначение и общая информация об изделии.
Аэратор точечный Döcke PIE NEXT (далее – «изделие») служит для организации проветривания подкровельного пространства крыш, у которых в качестве кровельного покрытия используется гибкая битумная черепица или фальцевая кровля. Для корректной работы необходимо предварительно организовать приток воздуха через карнизный свес, а также канал, по которому воздух будет поступать к изделию. Устанавливается на смонтированную кровлю. Цвет изделия – зелёный (аналог RR11), светло-коричневый (аналог RAL8017), красный (аналог RR29), серый (аналог RR23), тёмно-коричневый (аналог RR32). Состоит из основания (проходного элемента), колпака, бутилового уплотнителя, шаблона и комплекта саморезов под цвет изделия.

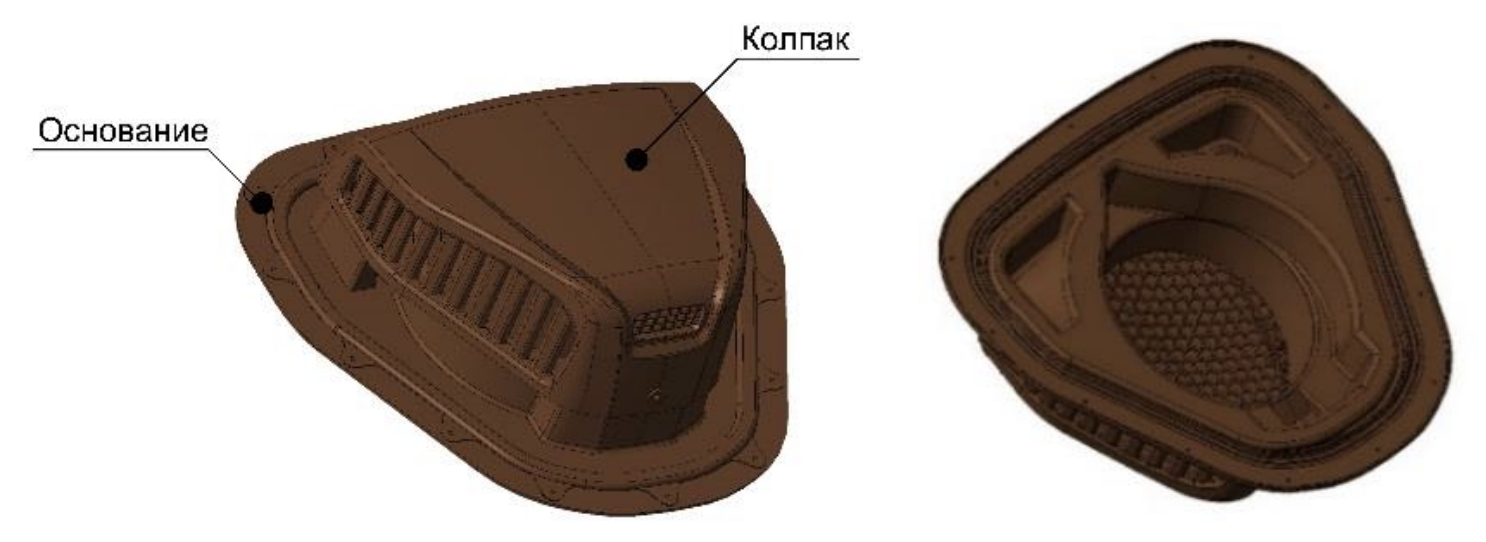

Внешний вид и основные детали изделия
2. Геометрические параметры.
| № п/п | Наименование показателя, ед. измерения | Нормативное значение |
|---|---|---|
| 1 | Длина, мм | 323 |
| 2 | Ширина, мм | 340 |
| 3 | Высота, мм | 118 |
| 4 | Минимальный угол применения, град | 12 |

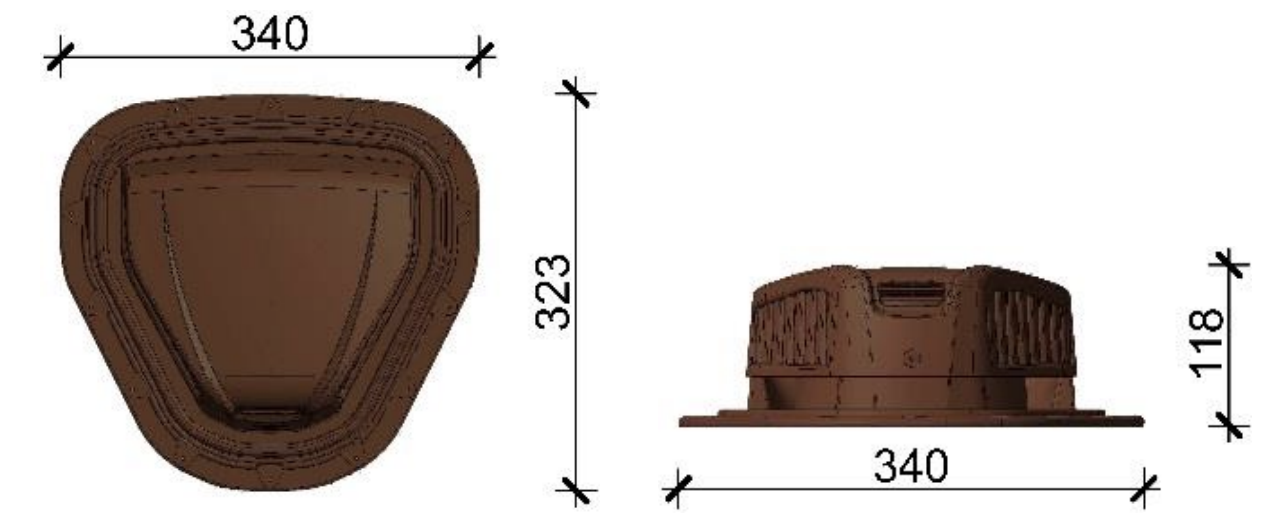

Геометрические размеры изделия
3. Физико-механические характеристики.
| № п/п | Наименование показателей, ед. измерения | Нормативное значение |
|---|---|---|
| 1 | Суммарная площадь вентиляционных отверстий изделия, см² | 150 |
| 2 | Температурный диапазон эксплуатации, ˚С | от -40 до +80 |
| 3 | Сохранение свойства ударопрочности, при t минус 20˚C | да |
| 4 | Стойкость к ультрафиолетовому излучению | да |
| 5 | Сырьё | полипропилен |
4. Логистические характеристики.
| № п/п | Наименование показателей, ед. измерения | Нормативное значение |
|---|---|---|
| 1 | Вес одного аэратора (нетто), кг | 0,529 |
| 2 | Вес упаковки (брутто), кг | 8,07 |
| 3 | Кол-во в упаковке, шт. | 9 |
| 4 | Габариты упаковки ДхШхВ, мм | 324х340х990 |
| 5 | Гарантийный срок хранения, лет | 1 |
5. Характеристики комплектуемого крепежа.
| № п/п | Наименование показателей, ед. измерения | Нормативное значение |
|---|---|---|
| 1 | Саморез кровельный окрашенный с прессшайбой 4,8х35 мм с шестигранной головкой под ключ 8 мм (фиксация основания) | 14 |
| 2 | Саморез кровельный окрашенный с прессшайбой 4,8х19 мм с шестигранной головкой под ключ 8 мм (фиксация колпака) | 1 |
6. Правила хранения.
- Транспортировка изделий должна осуществляться на автомобилях с крытыми или тентованными кузовами.
- Хранение осуществляется только в фирменной упаковке производителя.
- Хранение осуществляется только в условиях, препятствующих попаданию влаги и прямых солнечных лучей.
- Хранение допускается только в крытых помещениях, оборудованных вентиляцией, при температуре от -35 ˚С до +50 ˚С и относительной влажности воздуха 50-60 %.
- При длительном хранении (свыше 10 дней) необходимо использовать поддоны или стеллажи, при этом высота складирования не должна превышать 1,5 м.
-
Категорически запрещается хранить изделия:
- без упаковки производителя;
- под прямыми солнечными лучами;
- вблизи отопительных приборов (на расстоянии менее 1 м).
Служба технической поддержки:
8 800 100 71 45
,
www.docke.ru
.
Скачать "Технический лист - Аэратор точечный Döcke PIE NEXT" / 0.49mb
